หลักการออกแบบของแผ่นฐานคืออะไร?

ในฐานะผู้จัดหาแผ่นฐานที่มีประสบการณ์ฉันได้เจาะลึกลงไปในความซับซ้อนของการออกแบบแผ่นฐาน แผ่นฐานเป็นส่วนประกอบสำคัญในอุตสาหกรรมต่าง ๆ ตั้งแต่การก่อสร้างไปจนถึงการผลิต พวกเขาทำหน้าที่เป็นรากฐานที่โครงสร้างถูกสร้างขึ้นให้ความมั่นคงการสนับสนุนและการกระจายโหลด ในบล็อกนี้ฉันจะแบ่งปันหลักการออกแบบที่สำคัญที่ควบคุมการสร้างแผ่นฐานคุณภาพสูง

ความสามารถในการโหลดและการกระจาย

หนึ่งในข้อควรพิจารณาหลักในการออกแบบแผ่นฐานคือความสามารถในการโหลด แผ่นฐานจะต้องสามารถทนต่อน้ำหนักและกองกำลังที่ออกแรงโดยโครงสร้างที่รองรับ ซึ่งรวมถึงการโหลดแบบคงที่ทั้งน้ำหนักของอาคารหรืออุปกรณ์และโหลดแบบไดนามิกเช่นลมกิจกรรมแผ่นดินไหวหรือเครื่องจักรที่เคลื่อนที่

เพื่อให้แน่ใจว่าการกระจายโหลดที่เหมาะสมแผ่นฐานควรมีพื้นที่ผิวที่เพียงพอ พื้นที่ผิวขนาดใหญ่กระจายโหลดไปยังพื้นที่ที่กว้างขึ้นลดความดันบนรากฐานพื้นฐาน สิ่งนี้มีความสำคัญอย่างยิ่งเมื่อต้องรับมือกับภาระหนักหรือกองกำลังกระจายอย่างไม่สม่ำเสมอ วิศวกรใช้การคำนวณทางคณิตศาสตร์และการจำลองคอมพิวเตอร์เพื่อกำหนดขนาดและรูปร่างที่เหมาะสมของแผ่นฐานตามข้อกำหนดการโหลดเฉพาะ

ตัวอย่างเช่นในโครงการก่อสร้างอาคารแผ่นฐานสำหรับคอลัมน์จะต้องได้รับการออกแบบมาเพื่อถ่ายโอนน้ำหนักของคอลัมน์และพื้นด้านบนไปยังฐานราก ขนาดและความหนาของแผ่นฐานจะขึ้นอยู่กับปัจจัยต่าง ๆ เช่นพื้นที่หน้าตัดของคอลัมน์ความสูงของอาคารและสภาพดินที่ไซต์

การเลือกวัสดุ

การเลือกวัสดุสำหรับแผ่นฐานมีความสำคัญต่อประสิทธิภาพและความทนทาน วัสดุที่แตกต่างกันมีคุณสมบัติที่แตกต่างกันเช่นความแข็งแรงความต้านทานการกัดกร่อนและการนำความร้อน วัสดุที่เลือกควรเหมาะสมสำหรับแอปพลิเคชันเฉพาะและสภาพแวดล้อม

วัสดุทั่วไปที่ใช้สำหรับแผ่นฐาน ได้แก่ เหล็กกล้าสแตนเลสและอลูมิเนียม เหล็กเป็นตัวเลือกยอดนิยมเนื่องจากมีความแข็งแรงสูงและมีต้นทุนค่อนข้างต่ำ มันสามารถประดิษฐ์ได้อย่างง่ายดายในรูปทรงและขนาดต่าง ๆ ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย อย่างไรก็ตามเหล็กมีแนวโน้มที่จะกัดกร่อนโดยเฉพาะในสภาพแวดล้อมกลางแจ้งหรือชื้น เพื่อป้องกันการกัดกร่อนแผ่นฐานเหล็กมักจะถูกเคลือบด้วยชั้นป้องกันเช่นสีหรือการชุบสังกะสี

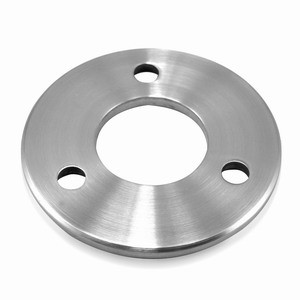

สแตนเลสเป็นอีกหนึ่งตัวเลือกที่ยอดเยี่ยมสำหรับแผ่นฐานโดยเฉพาะอย่างยิ่งในการใช้งานที่ความต้านทานการกัดกร่อนเป็นสิ่งสำคัญ สแตนเลสมีโครเมียมซึ่งเป็นชั้นออกไซด์แบบพาสซีฟบนพื้นผิวของวัสดุปกป้องมันจากการเกิดสนิมและการกัดกร่อน มันมักใช้ในอุตสาหกรรมการแปรรูปอาหารและอุตสาหกรรมยา ของเราประเภทการเชื่อมแผ่นฐานสแตนเลสเป็นตัวอย่างสำคัญของแผ่นฐานสแตนเลสคุณภาพสูงที่ให้ความต้านทานการกัดกร่อนที่เหนือกว่าและประสิทธิภาพที่ยาวนาน

อลูมิเนียมเป็นวัสดุที่มีน้ำหนักเบาและทนต่อการกัดกร่อนที่มักใช้ในการใช้งานที่มีน้ำหนักเป็นกังวล มันมีอัตราส่วนความแข็งแรงต่อน้ำหนักสูงทำให้เหมาะสำหรับใช้ในอุตสาหกรรมการบินและอวกาศยานยนต์และอุตสาหกรรมการขนส่ง อย่างไรก็ตามอลูมิเนียมไม่แข็งแรงเท่ากับเหล็กดังนั้นจึงอาจไม่เหมาะสำหรับการใช้งานที่ต้องการความสามารถในการโหลดสูง

การออกแบบการเชื่อมต่อ

การเชื่อมต่อระหว่างแผ่นฐานและโครงสร้างที่รองรับเป็นอีกแง่มุมที่สำคัญของการออกแบบแผ่นฐาน การเชื่อมต่อจะต้องแข็งแกร่งพอที่จะถ่ายโอนโหลดจากโครงสร้างไปยังแผ่นฐานและจากนั้นไปยังฐานราก มีการเชื่อมต่อหลายประเภทที่สามารถใช้ได้รวมถึงการเชื่อมสลักเกลียวและโลดโผน

การเชื่อมเป็นวิธีการทั่วไปในการเข้าร่วมแผ่นฐานกับคอลัมน์หรือสมาชิกโครงสร้างอื่น ๆ มันให้การเชื่อมต่อที่แข็งแกร่งและถาวรที่สามารถทนต่อการโหลดสูง อย่างไรก็ตามการเชื่อมต้องใช้แรงงานที่มีทักษะและอุปกรณ์พิเศษและอาจใช้เวลานานและมีราคาแพง นอกจากนี้การเชื่อมสามารถแนะนำความเครียดที่เหลือลงในแผ่นฐานซึ่งอาจส่งผลกระทบต่อประสิทธิภาพของมัน

สลักเกลียวเป็นวิธีการเชื่อมต่อที่ยืดหยุ่นและคุ้มค่ากว่า ช่วยให้การประกอบและถอดชิ้นส่วนโครงสร้างง่ายขึ้นทำให้เหมาะสำหรับการใช้งานที่จำเป็นต้องมีการบำรุงรักษาหรือการปรับเปลี่ยน สลักเกลียวสามารถรัดให้เข้ากับแรงบิดที่เฉพาะเจาะจงเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัย อย่างไรก็ตามความแข็งแรงของการเชื่อมต่อแบบโบลต์ขึ้นอยู่กับคุณภาพของสลักเกลียวและการติดตั้งที่เหมาะสมของน็อตและเครื่องซักผ้า

การโลดโผนเป็นวิธีการเชื่อมต่อแบบดั้งเดิมที่ยังคงใช้ในบางแอปพลิเคชัน มันเกี่ยวข้องกับการเข้าร่วมสองส่วนขึ้นไปโดยการเปลี่ยนรูปหมุดเพื่อสร้างการเชื่อมต่อถาวร การโลดโผนเป็นวิธีการเชื่อมต่อที่เชื่อถือได้และทนทาน แต่ไม่ได้ใช้กันอย่างแพร่หลายในการเชื่อมหรือสลักเกลียวเนื่องจากมีค่าใช้จ่ายค่อนข้างสูงและธรรมชาติที่ต้องใช้แรงงานมาก

การออกแบบทางเรขาคณิต

การออกแบบทางเรขาคณิตของแผ่นฐานยังสามารถส่งผลกระทบต่อประสิทธิภาพของมัน ควรปรับรูปร่างและขนาดของแผ่นฐานเพื่อให้แน่ใจว่ามีการกระจายโหลดและเสถียรภาพที่เหมาะสม นอกเหนือจากพื้นที่ผิวแล้วคุณสมบัติทางเรขาคณิตอื่น ๆ เช่นความหนาเงื่อนไขขอบและรูปแบบรูยังสามารถมีบทบาทได้

ความหนาของแผ่นฐานเป็นปัจจัยสำคัญในการกำหนดความแข็งแรงและความแข็ง แผ่นฐานที่หนาขึ้นโดยทั่วไปจะแข็งแกร่งและทนต่อการเสียรูปมากกว่าแผ่นทินเนอร์ อย่างไรก็ตามการเพิ่มความหนายังเพิ่มน้ำหนักและค่าใช้จ่ายของแผ่นฐาน ดังนั้นควรเลือกความหนาอย่างระมัดระวังตามข้อกำหนดการโหลดและงบประมาณที่มีอยู่

เงื่อนไขขอบของแผ่นฐานสามารถส่งผลกระทบต่อประสิทธิภาพของมัน แผ่นฐานที่มีขอบโค้งมนมีโอกาสน้อยที่จะทำให้เกิดความเข้มข้นของความเครียดมากกว่าหนึ่งที่มีขอบคม นี่เป็นเพราะขอบคมสามารถทำหน้าที่เป็นตัวควบคุมความเครียดซึ่งสามารถนำไปสู่การแตกร้าวและความล้มเหลวภายใต้โหลดสูง

รูปแบบหลุมในแผ่นฐานได้รับการออกแบบมาเพื่อรองรับสลักเกลียวหรือตัวยึดอื่น ๆ ที่ใช้สำหรับการเชื่อมต่อ ควรมีการวางแผนขนาดระยะห่างและที่ตั้งของหลุมอย่างรอบคอบเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ ตัวอย่างเช่นในการเชื่อมต่อแบบสลักเกลียวควรจัดตำแหน่งอย่างเหมาะสมเพื่อให้สลักเกลียวผ่านได้อย่างง่ายดายและแน่นขึ้นอย่างสม่ำเสมอ

พื้นผิวเสร็จสิ้น

พื้นผิวเสร็จสิ้นของแผ่นฐานสามารถมีประโยชน์หลายประการรวมถึงความสวยงามที่ดีขึ้นความต้านทานการกัดกร่อนและความสะดวกในการทำความสะอาด พื้นผิวที่เรียบและขัดเงาสามารถเพิ่มลักษณะที่ปรากฏของแผ่นฐานและทำให้เหมาะสำหรับแอปพลิเคชันที่มีความน่าดึงดูดใจ

นอกเหนือจากความสวยงามแล้วพื้นผิวที่เหมาะสมยังสามารถปรับปรุงความต้านทานการกัดกร่อนของแผ่นฐาน พื้นผิวเรียบมีโอกาสน้อยที่จะดักจับความชื้นและเศษซากซึ่งอาจทำให้เกิดการกัดกร่อน ตัวอย่างเช่นแผ่นฐานสแตนเลสขัดเงาจะมีความต้านทานการกัดกร่อนที่ดีกว่าแผ่นหยาบหรือพื้นผิว

นอกจากนี้ผิวที่เรียบเนียนทำให้แผ่นฐานทำความสะอาดและบำรุงรักษาง่ายขึ้น สิ่งนี้มีความสำคัญอย่างยิ่งในการใช้งานที่สุขอนามัยเป็นข้อกังวลเช่นในการแปรรูปอาหารหรืออุตสาหกรรมการแพทย์

ข้อควรพิจารณาเฉพาะแอปพลิเคชัน

แอปพลิเคชันที่แตกต่างกันอาจมีข้อกำหนดการออกแบบเฉพาะสำหรับแผ่นฐาน ตัวอย่างเช่นในระบบราวบันไดแผ่นฐานจะต้องได้รับการออกแบบเพื่อให้การเชื่อมต่อที่ปลอดภัยและมั่นคงสำหรับเสาราวบันได มันควรจะเป็นที่น่าพอใจอย่างสวยงามเพื่อเสริมการออกแบบโดยรวมของราวบันได

ของเราแผ่นฐานหลังได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานในแอพพลิเคชั่นราวสำหรับงานหนัก มันทำจากเหล็กคุณภาพสูงและได้รับการออกแบบมาเพื่อทนต่อกองกำลังที่กระทำอยู่บนราวบันไดเช่นลมและผลกระทบ แผ่นฐานยังมีอยู่ในขนาดที่แตกต่างกันและเสร็จสิ้นเพื่อตอบสนองความต้องการเฉพาะของโครงการ

ในการใช้งานกลางแจ้งแผ่นฐานจะต้องสามารถทนต่อองค์ประกอบเช่นฝนหิมะและรังสี UV ของเราBATRADE POST BASE PLATE OUT OUT DOOTได้รับการออกแบบด้วยวัสดุที่ทนต่อการกัดกร่อนและการเคลือบป้องกันเพื่อให้แน่ใจว่าประสิทธิภาพที่ยาวนานในสภาพแวดล้อมกลางแจ้ง

บทสรุป

การออกแบบแผ่นฐานเป็นกระบวนการที่ซับซ้อนที่ต้องพิจารณาอย่างรอบคอบถึงปัจจัยต่าง ๆ รวมถึงความสามารถในการโหลดการเลือกวัสดุการออกแบบการเชื่อมต่อการออกแบบทางเรขาคณิตการตกแต่งพื้นผิวและข้อกำหนดเฉพาะแอปพลิเคชัน โดยทำตามหลักการออกแบบเหล่านี้เราสามารถมั่นใจได้ว่าแผ่นฐานจะทำงานได้อย่างมีประสิทธิภาพและให้ความน่าเชื่อถือในระยะยาว

ในฐานะผู้จัดหาแผ่นฐานเรามุ่งมั่นที่จะจัดหาผลิตภัณฑ์คุณภาพสูงที่ตรงตามมาตรฐานการออกแบบและประสิทธิภาพสูงสุด ทีมงานวิศวกรและช่างที่มีประสบการณ์ของเราใช้เทคโนโลยีล่าสุดและกระบวนการผลิตเพื่อให้แน่ใจว่าแผ่นฐานแต่ละแผ่นได้รับการออกแบบและประดิษฐ์ตามข้อกำหนดที่แน่นอนของลูกค้าของเรา

หากคุณต้องการแผ่นฐานสำหรับโครงการของคุณเราขอเชิญคุณติดต่อเราสำหรับข้อมูลเพิ่มเติม ทีมขายที่มีความรู้ของเรายินดีที่จะช่วยเหลือคุณในการเลือกแผ่นฐานที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะของคุณและให้คำพูดที่แข่งขันได้ มาทำงานร่วมกันเพื่อค้นหาโซลูชันแผ่นฐานที่สมบูรณ์แบบสำหรับความต้องการของคุณ

การอ้างอิง

• "การออกแบบเหล็กโครงสร้าง" โดย Jack C. McCormac
• "วัสดุวิทยาศาสตร์และวิศวกรรม: บทนำ" โดย William D. Callister Jr.
• "การออกแบบโครงสร้างเหล็ก" โดย SK Duggal
